Установка топкових дверцят цегляної печі: як закріпити дверцята печі з цегли, дріт, листова нержавіюча сталь, саморізи

Топкові дверцята в цегельній печі – один з найбільш важливих елементів, що безпосередньо впливає на довговічність і ефективність конструкції. З її допомогою в камеру згоряння подається паливо, регулюється процес горіння і все це робиться з великим комфортом. Здавалося б, що тут складного? На ділі ж нерідко трапляються неприємні сюрпризи – після закінчення декількох місяців, а то й раніше, дверцята починає хитатися, навколо неї з'являються великі цілі і кришиться цеглу, що може призвести до плачевних наслідків. Розглянемо як закріпити дверцята топкової печі з цегли.

Коротко:

• Метал при нагріванні розширюється сильніше за цеглу, тому між рамкою і кладкою залишають компенсаційний зазор до 10 мм і заповнюють його базальтовим картоном, керамічним матом або шнуром.
• Кріплення не повинно бути жорстким: дріт, металеві лапки (кляммери), монтажна коробка або саморізи з запасом на розширення.
• Чавунні дверцята довше тримають тепло, сталеві швидше прогріваються; якість металу важливіша за матеріал.
• Перед топкою на дерев'яній підлозі обов'язковий металевий лист 0,7 × 0,5 м.

Як встановити топкову дверцята?

Топкові дверцята бувають декількох видів:

• Чавунні. Не користуються популярністю унаслідок великої ваги, складності в установці і боязні високої температури.
• З нержавіючої сталі. Найчастіше зустрічаються в банних печах, оскільки впевнено переносять контакт з водою.
• Скляні. Найбільш привабливий варіант – прекрасні експлуатаційні характеристики, а також можливість спостерігати за процесом горіння.

Уточнення редакції. Чавун не «боїться» високої температури: саме з нього роблять більшість топкових дверцят, а виробники печей часто ставлять чавунні дверцята навіть на сталевий корпус, бо чавун довше віддає тепло. Його слабкі місця — вага і ризик тріщин, якщо лиття неякісне. «Скляні» дверцята насправді — сталева або чавунна рамка з жаростійким склом.

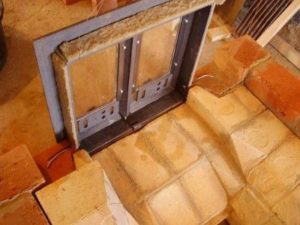

Установка топкових дверцят цегляної печі відповідальна завдання. Необхідно розуміти, що під впливом високих температур відбувається розширення металу, це в результаті може призвести до розривів у кладці, якщо вона зроблена занадто щільно. Тому в процесі установки металевих елементів слід залишати невеликий зазор.

Перед тим як приступити до монтажу, слід оглянути дверцята і рамку до неї (як правило, вони йдуть в комплекті) на предмет наявності пошкоджень, перекосу, а відкриття при цьому повинно бути легким. Якщо піч вугільна, у виробі іноді радять висвердлити невеликий отвір (орієнтовно 13 мм) для відводу газів — це залежить від моделі дверцят. Оскільки дверцята піддається найбільшому механічного та температурного впливу, кожен варіант кріплення необхідно виконувати в суворій відповідності технології та правилами установки.

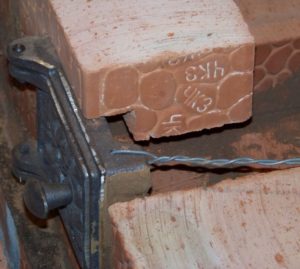

Кріплення на дріт

У цьому випадку рекомендується використовувати ніхромовий дріт, оскільки вона відрізняється жароміцністю, високою пластичністю і довговічністю. Перед установкою її необхідно приєднати до рамки дверцят, в якій, як правило, є спеціальні отвори (якщо немає, то їх потрібно попередньо просвердлити). Діаметр дроту підбирається в залежності від товщини шва у кладці й повинен бути в 2-3 рази менше. Для стійкості і надійності установки дріт замуровують не менш, ніж на 2 цегли, тримаючи її при цьому в натягнутому стані, що робить весь процес досить трудомістким.

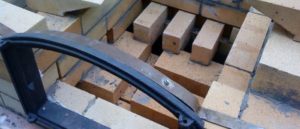

Монтаж за допомогою листової нержавіючої сталі

Сучасний і найбільш поширений спосіб через свою простоти і високої надійності результату. Конструкція виконується з куточка і має однакові з дверкою геометричні розміри, при цьому одна сторона поміщається між цеглинами, а друга – безпосередньо в кладку, після чого покривається розчином. Особливості процесу:

• Захист швів кладки і від впливу високих температур забезпечується кремнієвої теплоізоляцією. До того ж вона компенсує розширення металу при нагріванні.
• Найкраща стійкість досягається саморізами, які угвинчуються в цеглу.

Фахівці рекомендують комбінувати цей спосіб з дротяним кріпленням – це дозволить домогтися відмінної надійності і довговічності.

Надійна фіксація саморізами або болтами

Метод найменш популярний і вважається не самим надійним, оскільки конструкція рамки дверцят і володіє чималою вагою, особливо якщо вони виконані з чавуну. Перед монтажем в цегельній кладці з рамкою свердляться отвори, після чого відбувається установка з фіксацією саморізами або болтами.

ВАЖЛИВО. Обов'язково слід залишати невеликий зазор між цеглою і кладкою, оскільки при температурному розширенні металу саморізи можуть деформуватися і порушити всю конструкцію.

Уточнення редакції. Мається на увазі зазор між металевою рамкою дверцят і цеглою. Саморізи по бетону вкручують у похилий отвір, просвердлений у цілій цеглині, а не в половинці, і з'єднання не затягують намертво.

Поради та рекомендації для надійної установки

Незважаючи на те, що кожен із способів нескладний і не потребує певних навичок і вмінь, на деякі моменти все ж варто звернути свою увагу:

• насамперед, монтаж слід виконувати із закритими дверцятами, але не замкненою – в певний момент вона сама відкриється в потрібному положенні;
• для того щоб відкритий запор не приводив до розкриття топки, потрібно трохи відхилити конструкцію зверху — орієнтовно на 2-3 мм;
• якщо висота рамки не збігається з кладкою, то компенсувати різницю необхідно цегляними фрагментами або ж зробити в цеглі борозни.

Незалежно від обраного методу, запорукою надійного кріплення і багаторічної експлуатації є уважне й відповідальне виконання робіт, а також використання надійних матеріалів. Пам'ятайте, що пічка робиться на десятки років і заощаджувати в цьому випадку просто не має сенсу.

Температурний зазор і ущільнення

Цегла майже не змінює розмірів при нагріванні, а метал рамки розширюється. Якщо дверцята затиснуті в кладці впритул, рамка тисне на цеглу, і за кілька сезонів навколо з'являються тріщини, а дверцята починають хитатися. Тому по периметру рамки залишають компенсаційний зазор — за рекомендаціями печників до 10 мм — і прокладають у нього теплоізоляцію:

• базальтовий картон або керамічний мат — між рамкою, лапками і цеглою;
• базальтовий або керамічний шнур — у паз чи щілину на всю глибину, без зайвого натягу; такі шнури розраховані на роботу при температурах близько 1200 °C;
• глиняний або вогнетривкий розчин — лише для заповнення шва, без затискання металу.

Ущільнювальний шнур у пазу самих дверцят — окрема деталь: він відповідає за щільне закривання.

Порядок монтажу в кладку

1. Очистіть отвір від старого розчину, пилу і цегляних крихт (якщо дверцята міняють).
2. Приміряйте дверцята без кріплення, перевірте рівень і зазори.
3. Прокладіть базальтовий картон або мат по периметру рамки.
4. Закріпіть дверцята дротом, лапками, пластинами або в монтажній коробці — не жорстко.
5. Ведіть кладку навколо, заповнюючи шви глиняним чи вогнетривким розчином, не затискаючи метал.
6. Перевірте рівнем положення і те, що дверцята відчиняються і зачиняються без тертя.

Оцинкований дріт для кріплення беруть завдовжки не менше 130 мм і заводять у проріз у цеглі глибиною 5–15 мм; ніхромовий надійніший, але дорожчий і трапляється рідше.

Безпека

Згідно з Правилами пожежної безпеки в Україні, горючу підлогу перед топкою захищають металевим листом 0,7 × 0,5 м, покладеним довшою стороною вздовж печі. Заборонено користуватися печами з тріщинами, залишати піч, що топиться, без нагляду, сушити на ній одяг і розпалювати її легкозаймистими чи горючими рідинами. Тріщина навколо дверцят — сигнал перекласти їх до наступного топлення.

Часті питання

Який зазор залишати між дверцятами і цеглою? Печники радять до 10 мм, заповнених базальтовим картоном або керамічним матом.

Що краще — чавунні чи сталеві дверцята? Чавун довше тримає тепло, сталь швидше прогрівається; обидва варіанти служать довго, якщо метал якісний.

Чому навколо дверцят тріснула кладка? Найчастіше рамку замурували впритул без зазору і теплоізоляції, і метал, розширюючись, розсунув цеглу.
