Що таке " група безпеки котла

В комплекс обв'язки опалювальних установок входять різні елементи, кожен з яких призначений для реалізації певного завдання. Так звана група безпеки призначена для запобігання аварій при виникненні різних нештатних ситуацій при експлуатації котла. Що представляє її пристрій і який принцип роботи?

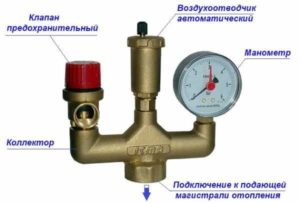

Пристрій і принцип роботи групи безпеки

Група системи безпеки опалювального котла відноситься до пристроїв, що відповідають за безаварійне забезпечення споживача теплової енергією. В комплект обладнання входить:

  • прилад для автоматичного відведення повітря;
  • клапан скидає, запобіжний;
  • манометр.

Модулі контролю тиску в системі теплоносія встановлені в металевому корпусі, оснащеному різьбовими роз'ємами. Якщо контрольне обладнання встановлюється в холодному приміщенні, то вибір варто зупинити на корпусі з термоізоляцією.

Отводчик повітря

За умовами технічних параметрів опалювального котла пристрій для стравлювання повітря, або кран Маєвського, встановлюється вище корпусу обігрівача для видалення повітря, що виділяється при нагріванні робочої середовища системи. Бульбашки кисню також можуть проникати в магістраль з ряду причин:

  • первинне заповнення системи робочим середовищем;
  • підживлення трубопроводу свіжим теплоносієм;
  • дефекти в ущільнювальні прокладки;
  • засмічення трубопроводу частками іржі;
  • неякісний монтаж магістралі і обладнання.

В процесі нагрівання робоче середовище розширюється, звільняє молекули кисню, утворюють повітряну пробку, що впливає на інтенсивність циркуляції робочої середовища в магістралі. Попередити пошкодження труб допоможе автоматичний прилад для скидання тиску, робочі параметри якого регулюються без участі оператора.

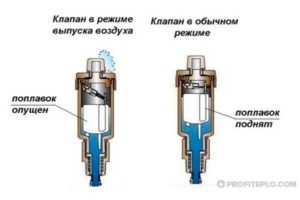

Процес регулювання тиску в опалювальній системі, що управляється поплавцем, коромислом, голчастим клапаном. Утворилася повітряна пробка тисне на поплавок, коромисло відкриває клапан і стравлює повітря. Після зниження тиску в системі клапан повертається у вихідне положення.

Клапан запобіжний

З метою збільшення безпеки котельні і всього опалювального обладнання разом з автоматичними контрольними приладами встановлюється розширювальний бак. В якості додаткового захисту в групу безпеки включається запобіжний клапан, призначений для скидання «зайвої» рідини в каналізацію.

ВАЖЛИВО! Щоб у приміщенні котельні було завжди сухо – рекомендується запобіжний клапан підключати до зливу в каналізацію.

Захисний елемент групи безпеки в генераторах теплової енергії виконує функцію контролю над тиском в магістралі з паровими установками у разі виникнення аварійної ситуації:

  • збій в роботі автоматики;
  • підвищення об'єму теплоносія в разі поломки термостата;
  • порушення тиску потоку рідини в лінії трубопроводу.

У конструкцію клапана запобіжного входить мембрана і сталева пружина, укладені в латунний модуль з вентилем або рукояткою. При збої в роботі системи більш ніж на 15% через контрольний прилад за один викид випускається до 100 мл рідини. На споживчому ринку представлені запобіжні прилади різних моделей, при виборі комплектуючого елемента під опалювальний котел індивідуального користування необхідно купити клапан, що витримує тиск 3 атмосфери і температуру рідини 120 °C.

Манометр

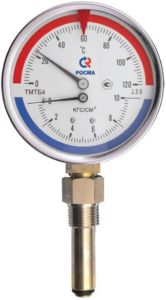

Крім запобіжного і підбурюючого клапанів стежити за ситуацією допоможе манометр, що входить в групу безпеки котла. Показання побутового приладу зрозумілі для будь-якого користувача завдяки наявності стрілок різного кольору: червоного і чорного. Робочі значення червоної стрілки встановлюються вручну у відповідності з рекомендаціями котла (близько 2 атмосфер). Чорна стрілка управляється тиском робочого середовища в лінії трубопроводу. Якщо показники чорної стрілки перевищують положення червоною, то система знаходиться на межі аварії.

При виборі стрілочної гарнітури необхідно врахувати наступні фактори:

  • розмір циферблата;
  • точність вимірювання;
  • допустима похибка;
  • вимірювальні одиниці (бари або атмосфери);
  • допустимий тиск.

Для приватної котельні підійде манометр зі шкалою до 4 атмосфери.

ВАЖЛИВО! Для приватної котельні тиск робочого середовища повинно коливатися в межах 2-3 атмосфер.

Навіщо потрібна група безпеки

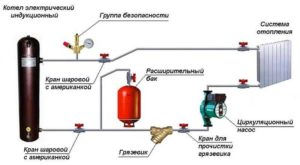

Блок обладнання для безпечної експлуатації обігрівальних водяної системи відповідає за підтримку норми показників, розроблених під кожен тип котельні. Усі елементи об'єднані колектором, блок безпеки функціонує в автоматичному режимі. Якщо в лінії теплопроводу присутній розширювальний бак – монтаж модуля не має сенсу, регулювання тиску середовища здійснюється скиданням «зайвої» рідини безпосередньо в бак.

Види групи безпеки

Блоки, що відповідають за безаварійну роботу приладів опалення, бувають декількох видів, відрізняються:

  • конфігурацією;
  • розташуванням контрольних елементів;
  • типом обладнання;
  • комплектацією системи;
  • маркою котла;
  • спосіб монтажу теплової установки.

Якщо для приватної котельні використовується котел настінного типу, то блок безпеки встановлюється виробником на задній панелі обладнання. Для підлогового котла типу група безпеки підбирається індивідуально.

Правильно встановити і налаштувати контрольні прилади може тільки майстер сервісної служби.
