Планшетний сканер: що це, принцип роботи

Без комп'ютера і периферійних пристроїв, що розширюють його функціональні можливості, не уявити сучасний світ. Одне з них – сканер, який перетворює зображення матеріальних об'єктів у цифру. Працює як в зв'язці безпосередньо з ПК, так і автономно, результат сканування йде по мережі. Розповімо про найбільш поширені типи, потім порівняємо їх.

Коротко:

• у планшетному сканері оригінал лежить на склі нерухомо, а під ним рухається каретка з датчиком;
• датчики бувають двох типів: CIS — тонкі й економні, CCD — з лінзою і більшою глибиною різкості для книг і об'ємних предметів;
• дивіться на оптичну роздільність (менше з двох чисел у паспорті), а не на «максимальну» інтерпольовану;
• для документів вистачає 300 dpi, для фото 300–600 dpi, для плівки і слайдів — від 1200 dpi і слайд-модуль.

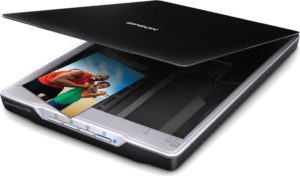

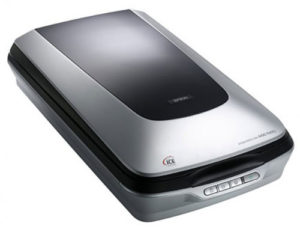

Планшетний

Такий апарат володіє високою функціональністю, зручністю користування, тому він користується попитом. При скануванні документ не треба перегинати, деформувати, розшивати.

Принцип роботи

Лист з інформацією поміщають на скляний планшет, зображенням вниз. Натискаючи кнопку, ми приводимо в дію каретку під склом. Вона оснащена джерелом світла, системою дзеркал, лінзами і світлочутливими датчиками. При русі вона проектує на лист світло. Відбитий за допомогою лінз і дзеркал світловий потік, приймають світлочутливі датчики. Вони, в свою чергу, виробляють сигнали з різною напругою (різниці потенціалів), яка залежить від ступеня освітленості різних ділянок аркуша. Аналого-цифровий перетворювач (АЦП) переводить аналоговий сигнал у цифру. Через контролер пристрою двійковий код потрапляє на комп'ютер. За допомогою програмного забезпечення код перетворюється в електронну копію сканованого документа, яку ми бачимо на екрані.

З комп'ютером планшетний сканер підключається через USB порт. Управління здійснюється за допомогою комп'ютерної програми або кнопок швидкого управління на корпусі пристрою.

CIS чи CCD: два типи датчиків

Описана вище схема з дзеркалами і лінзою — це сканер з датчиком CCD. Він дорожчий і масивніший, зате має значно більшу глибину різкості: чітко передає розгорнуту книгу, яка не прилягає до скла в районі корінця, рельєфну тканину, монету.

У сканерах з датчиком CIS (контактний датчик зображення) лінійка світлодіодів і світлочутливих елементів іде майже впритул до скла, без дзеркал. Такі моделі тонкі, легкі, часто живляться від USB і швидко «прокидаються». Їхній мінус — мала глибина різкості: усе, що відходить від скла бодай на кілька міліметрів, розмивається. Для аркушів, чеків і фотографій це не проблема.

Протяжний

Тут рухливий документ, який простягається автоматичною системою подачі крізь статичні фотоелементи. В АЦП відбувається перетворення світлового потоку в електричні сигнали різної напруги в залежності від ступеня освітленості. Далі сигнал через контролер пристрою потрапляє на комп'ютер. Зазвичай такий сканер є частиною мультифункціонального пристрою разом з факсимільним апаратом, факсом та копіювальною машиною. Призначення – швидка автоматизація процесу сканування великого об'єму документації. Його ще називають документним. Незручність у тому, що перед скануванням документ треба розброшурувати, прибрати скріпки, розшити.

ВАЖЛИВО. Часто для усунення такої незручності, пристрої додатково оснащуються скляним планшетом або він купується окремо. Це планшетно-протяжні або потокові. Таке поєднання дозволяє легко сканувати будь-який документ, брошуру. Тепер він впорається з будь-яким обсягом документообігу.

Уточнення редакції. Світловий потік в електричний сигнал перетворюють світлочутливі датчики, а АЦП уже переводить цей аналоговий сигнал у цифровий код — так само, як у планшетному сканері.

Характеристики, на які варто дивитися

• Оптична роздільність. У паспорті її пишуть двома числами, наприклад 1200×2400 dpi; реальна роздільність — менше з них. «Максимальні» 9600 чи 19200 dpi — це інтерполяція: програма домальовує точки, деталей не додається.
• Глибина кольору. Для звичайних кольорових сканів досить 24 біт; 48 біт у фотомоделях дає запас для корекції старих знімків.
• Автоподавач (ADF). Лоток над кришкою, що сам протягує стос аркушів. Знадобиться, якщо регулярно скануєте багатосторінкові договори.
• Слайд-модуль. Підсвітка в кришці для плівки і слайдів; без неї негатив відсканувати не вийде.
• Формат скла. Для дому зазвичай достатньо A4.

Таблиця: яка роздільність потрібна

Чому для дому варто вибрати планшетний сканер

1. Він вирізняється високою якістю одержуваного результату. Відбувається це за рахунок нерухомості аркуша.
2. Універсальність. Будь-який лист, який можливо помістити на планшеті, буде оброблений: візитні картки, слайди, книги. Вся справа в розмірах самого планшета. Немає необхідності знімати скріпки, розшивати.
3. Більша надійність. В планшетному варіанті менше рухомих частин, порівняно з протяжним, значить, менше ймовірності виходу їх з ладу. Не вимагає постійного догляду, чищення, регулювання. Немає ймовірності «застрягання» оригіналу, залежності результату від зменшення / збільшення швидкості прокручування.

Пристрій треба вибирати залежно від завдань. Для дому краще підійде планшетний, для офісу, з великим обсягом роботи, протяжний. Але вибір завжди залишається за вами.

Догляд за сканером

Пил на склі дає світлі цятки на сканах. Вимкніть сканер з розетки і протріть скло м'якою сухою серветкою з мікрофібри. Жирні плями видаляють краплею засобу для скла, нанесеною на серветку, а не на скло: рідина може затекти всередину. Абразивні губки і жорсткі щітки дряпають скло, а подряпини видно на кожному скані. Не тисніть на скло і не кладіть на нього важкі предмети.

Питання і відповіді

Чому скан розвороту книги розмитий біля корінця?

Корінець відходить від скла, а в сканера з датчиком CIS мала глибина різкості. Притисніть книгу кришкою або оберіть модель з CCD.

Чи варто сканувати документи з роздільністю 1200 dpi?

Ні: файли стають величезними, а текст читається не краще, ніж при 300 dpi.

Чи можна сканувати фото на МФП?

Так, якщо в нього є скляний планшет. Протяжний автоподавач для фотографій не підходить.
