Що таке клапан для витяжки: види, призначення

Витяжка — такий же звичний атрибут сучасних кухонь, як мікрохвильова піч, варильна панель, холодильник та морозильна камера і т. д.

Коротко:

• Зворотний клапан — це заслінка в повітропроводі, яка пропускає повітря тільки з кухні назовні.
• Він не дає запахам із вентиляційної шахти, холодному повітрю, пилу й комахам потрапляти на кухню, коли витяжка вимкнена.
• Найпоширеніші типи — мембранний, пелюстковий (жалюзійний) і двостулковий «метелик».
• Клапан добирають під діаметр повітропроводу, найчастіше 125 мм, рідше 100 чи 150 мм.

Для кожного виду побутової техніки підбирається відповідне місце з урахуванням вимог приладу.

Витяжка, яка звільняє нас від неприємних запахів на кухні, потребує не лише правильного розміщення над плитою.

Важливо грамотно змонтувати її повітропровід, щоб забезпечити надійне функціонування.

І ось тут багато споживачів вперше стикаються з таким поняттям, як клапан.

Розповімо про цей елемент, щоб вам стало зрозуміло, що це таке і для чого деталь встановлюють в пристрій.

Клапан у витяжці

Поняття

Антизворотний (або зворотній) клапан — це додаткова деталь, зазвичай у вигляді решітки, яку спеціально встановлюють всередині труби повітропроводу.

Виготовляється з пластику або металу. У процесі використання вимагає регулярного чищення.

Призначення деталі

Головне призначення витяжки — видалення неприємних кухонних запахів. Прилад не просто вловлює їх, але буквально збирає, втягує в себе. А потім по повітропроводу виводить за межі приміщення.

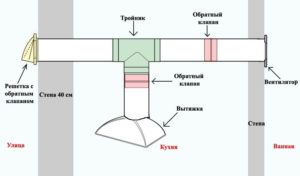

Повітропровід іноді монтують в кватирку. Але найчастіше його вбудовують у вентиляційний канал. Він обов'язково є в кожній кухні. Для відділення каналу від внутрішнього приміщення використовується декоративна решітка. Саме замість неї і вставляють трубу повітропроводу.

Проте можливі випадки, коли повітряний струмінь змінює напрямок. І замість того, щоб рухатися з приміщення у вентиляцію, навпаки, з вентиляційного каналу потрапляє в квартиру.

Причиною зміни напрямку стає виникла зворотна тяга. Вона може з'явитися, наприклад, через сильний вітер.

Важливо: основне завдання антизворотного елемента — нейтралізація зворотної тяги, захист внутрішніх приміщень від холодного повітря і неприємних запахів з вулиці або з шахти вентиляції.

Види антизворотних клапанів

У витяжних пристроях встановлюють зворотні елементи різного виду.

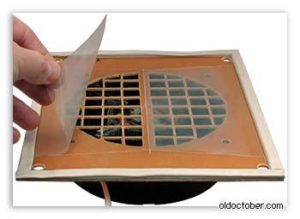

• Мембрана — спеціальна захисна плівка, що пропускає повітря тільки в одному напрямку: з кухні.

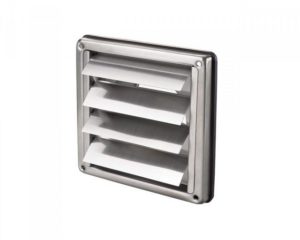

• Жалюзі (пелюстки) — кілька платівок, улаштованих подібно до віконних жалюзі. Пластинки при відсутності зворотної тяги можуть мати горизонтальне розташування, даючи можливість повітрю проходити між ними. А при ній набувають вертикального положення і перекривають доступ вуличного повітря.

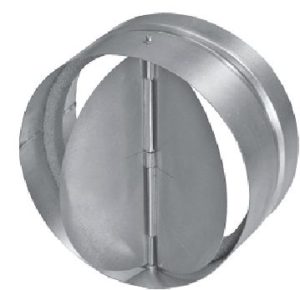

• Двостулковий (метелик) — дві стулки, які закриваються і відкриваються.

В них використовуються різні способи приведення в дію. Решітка може закритися під механічним впливом повітряної маси іншого напряму. Можливе також управління за допомогою електроприводу.

Гравітаційні, пружинні та електричні клапани

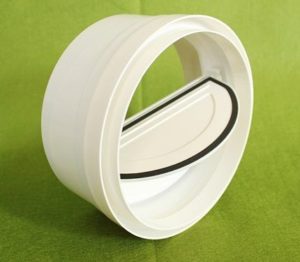

За способом закриття клапани поділяють на кілька груп. Гравітаційні закриваються під власною вагою стулок і тиском повітря — саме такі найчастіше працюють як зворотні. Пружинні схожі на них, але стулки притискає пружина, тому вони щільніше закриваються і менше залежать від положення труби. Електричні відкриваються і закриваються приводом.

Таблиця: тип → плюси → мінуси

Обов'язкова установка клапана антизворотного

Купуючи витяжку, багато покупців не можуть самостійно прийняти рішення, чи потрібна їм ця деталь. Можливо, установник нав'язує непотрібну їм послугу?

Щоб визначитися, звернемося до поради професіоналів. Зворотний клапан варто ставити незалежно від форми повітропроводу. Повороти труби не зупиняють зворотну тягу, а лише додають опору. Виробники витяжок, зокрема Bosch, зазначають, що при роботі в режимі відведення повітря потрібен зворотний клапан, щоб повітря з вентиляційної системи не потрапляло в приміщення. Зайві коліна й вузькі труби, навпаки, знижують ефективність витяжки й підвищують шум.

Діаметр клапана: 100, 125 чи 150 мм

Клапан купують під діаметр вихідного патрубка витяжки та труби. Bosch для круглих повітропроводів рекомендує внутрішній діаметр 125 мм, мінімальний — 100 мм. Для потужних витяжок із патрубком 150 мм беруть клапан такого ж розміру: звуження до 125 чи 100 мм зменшує продуктивність і додає шуму. Якщо діаметри патрубка й труби різні, стик ущільнюють герметизуючою стрічкою.

Як встановити зворотний клапан

1. Вимкніть витяжку з розетки.
2. Виміряйте діаметр труби і виберіть клапан, який сідає щільно.
3. Зорієнтуйте клапан так, щоб стулки відкривалися за рухом повітря — від витяжки назовні; на багатьох корпусах для цього є стрілка.
4. Закріпіть клапан і загерметизуйте стики стрічкою.
5. Стежте, щоб гвинти не заходили всередину і не заважали стулкам.
6. Увімкніть витяжку: стулки мають відкритися, а після вимкнення — закритися.

Обслуговування і ознаки несправності

Жир осідає не тільки на фільтрах, а й на стулках клапана, через що вони починають залипати. Тому клапан періодично знімають, миють і перевіряють, чи вільно він відкривається. Регулярне чищення жирових фільтрів витяжки уповільнює забруднення клапана. Якщо при вимкненій витяжці на кухню тягне запахом із шахти, а при сильному вітрі чути стукіт — стулки не закриваються щільно, їх треба очистити або замінити клапан.

Робимо висновок: зворотний клапан — додатковий спосіб забезпечення чистого повітря на кухні. Тепер ви зможете прийняти правильне рішення, чи знадобиться вашому пристрою таке доповнення.

Поширені запитання

Чи потрібен клапан, якщо витяжка працює на рециркуляцію?

Ні. У режимі рециркуляції повітря очищується фільтрами й повертається на кухню, труби до шахти немає.

Куди ставити клапан — у витяжку чи в решітку на стіні?

Найчастіше — у перехідник на виході витяжки або в трубу одразу за ним. Решітку з клапаном ставлять на виході в шахту чи на фасаді, щоб захистити канал від вітру й птахів.

Чому клапан брязкає?

Найчастіше через вітер у шахті або жир, через який стулки нещільно прилягають. Допомагає чищення, а за потреби — заміна на пружинний клапан.
